艾伊科技AF110点型可燃气体探测器专门针对国标GB15322的要求设计,产品通过CCCF消防认证、防爆认证等多项认证。下面艾伊科技就讲下点型可燃气体探测器如何安装。

点型可燃气体探测器

1、安装前应该请查验和清点货物,确认包装箱外观完整。开箱后核对安装附件,检查是否齐全,一般AF110系列点型可燃气体探测器包含探测器、安装背板、遥控器、安装配件、说明书及相关出场文件。

2、安装前应注意:
  • 变送器安装前应详细检查防爆标志是否符合爆炸气体混合物环境使用、外观是否有明显裂纹等缺陷,确保产品的防爆性能。
  • 应用到需要消防型式认可领域时,气体检测变送器应与对应控制器进行连接,禁止与其他品牌、型号控制器连接。控制器必须安装在非危险区域。
  • 请在安装、接线过程中保持断电状态,确保环境中无可燃性气体存在,确保使用环境的温度、湿度符合变送器的工作要求。
  • 变送器设计为环境中气体检测,未经厂家确认,请勿用于管道等其他用途。
  • 变送器安装需确保传感器向下,传感器保护罩不得被堵塞、涂漆。
  • 变送器的安装、布线应尽量远离大功率设备。
  • 在氧气不足的大气环境中可能造成催化燃烧型传感器的读数低于实际,当氧气浓度低于10%vol时,仪器将不能正常工作。
  • 环境中长期存在H2S、卤素元素(氟、氯、溴、碘)、重金属、有机溶剂、酸性气体时可能会造成检测结果失真,需定期检查或标定。
  • 接线时注意不要碰到内部电路,仪表外壳需可靠接地。
  • 产品的安装、使用和维护应同时遵守使用说明书、《爆炸性气体环境用电气设备》(GB3836.13-2013)第13部分:爆炸性气体环境用电气设备的检修、 《爆炸性气体环境用电气设备》(GB3836.15-2017)第15部分:“危险场所电气安装(煤矿除外)、《爆炸性气体环境用电气设备》(GB3836.16-2017)第16部分:电气装置的检查和维护(煤矿除外)及《电气设备安装工程爆炸和火灾危险环境电气装置施工及验收规范》(GB50257-2017)等有关规定。

3、安装准备
  • 完整的气体检测变送器组件、安装配件
  • 螺丝刀、万用表(如果需要)等安装工具
  • 电源与电缆
  • 变送器标准工作电源为24VDC,鉴于电缆电阻会导致压降,应确保变送器供电电压不小于18VDC。如直接接入DCS或 PLC系统,请确保变送器的供电及其整个回路电阻应≤600Ω。对于电压无法满足变送器最小工作电压情况,需加装中继器、防爆箱等设备。
  • 变送器与控制器之间通过屏蔽电缆进行连接,根据使用工况不同,应选择不同电缆。电缆敷设应注意总线制与分线制的不同布线方式;应符合《中华人民共和国爆炸危险场所电气安全规程》等国家、行业规范要求;布线避免与动力线缆平行,干扰影响通讯。
  • 对于长距离传输,应根据实际情况更换电缆或加装中继器等设备。

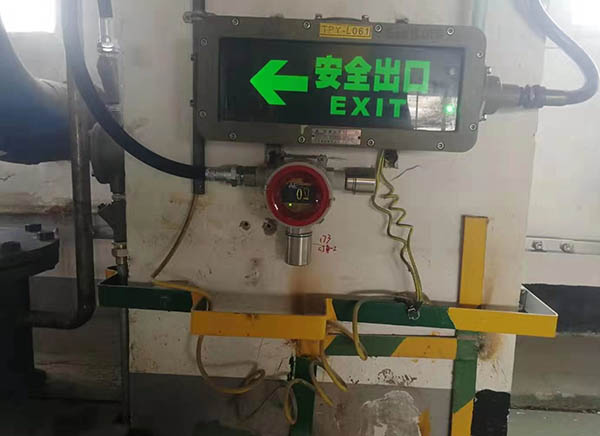

安装位置选择


4、位置选择
  • 气体变送器安装位置对于达到最佳检测效果是至关重要的。确定位置时,建议综合考虑以下因素:
  • 应遵循设计图纸及《石油化工企业可燃气体和有毒气体检测报警设计规范》(GB50493-2019)的要求。
  • 变送器应安装在气体流量为最大浓度的位置或尽可能靠近气体泄漏源。
  • 在室内安装时,若泄漏源在室外,仪器要安装在进风口处。
  • 比空气轻的气体泄漏源处于封闭或半封闭厂房内,应在泄漏源上方设置变送器,还应在厂房内最高点易于积聚气体处设置变送器。
  • 安装高度选择:比空气重时:变送器安装高度应高出地坪(楼板面)0.3-0.6m;比空气轻时;变送器安装高度应高出泄漏源0.5-2m;与空气比重相近时:变送器安装高度在泄漏源上下1m范围内。
  • 变送器应尽可能安装在无风、无尘、无水、无冲击、无震动、无腐蚀、远离电磁干扰的地方。

5、产品安装

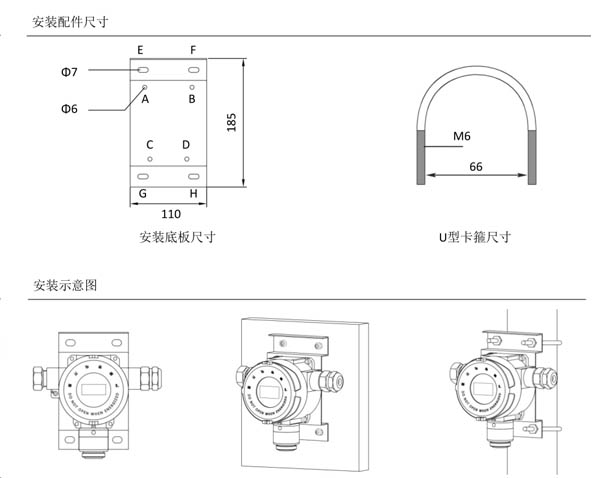

  • 用M5螺丝(配件中包含)将变送器与安装底板ABCD相连。

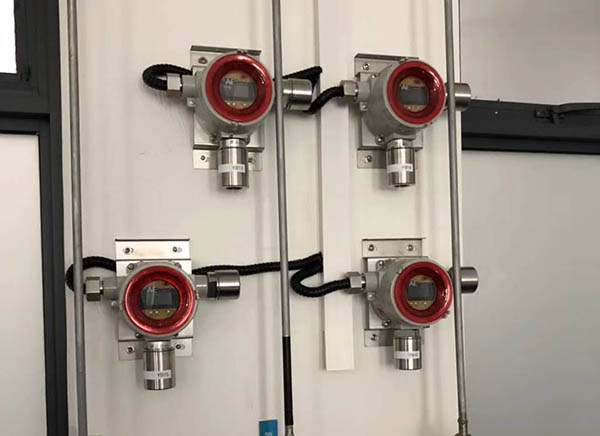

  • 本产品可采用壁挂式或立管式安装。
  • 壁挂式安装:用4个6mm膨胀管及自攻螺丝(配件中包含)通过安装底板EFGH 孔将变送器固定于墙壁。
  • 立管式安装:使用配件中的U型卡箍通过安装底板EFGH 孔固定在圆柱或管道上(适合DN30-65mm)。
点型可燃气体探测器如何安装


6、产品接线
  • 将变送器上盖逆时针方向拧开。
  • 用手指扣住面板四周凹陷部分,缓缓将电路模块向上拔出。注意电路模块与传感器有线缆链接,切勿用暴力操作。

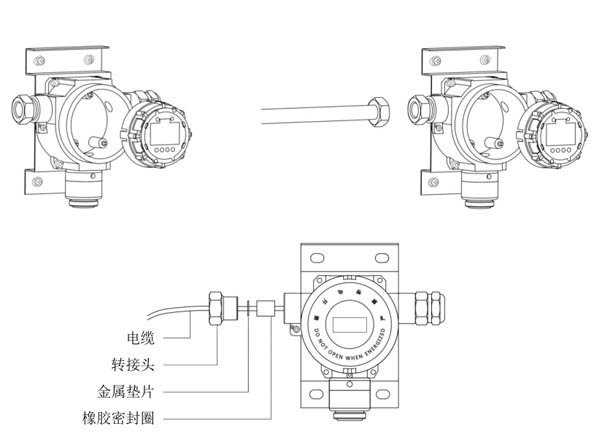

  • 将电缆剥至所需的尺寸,依次旋下变送器接线口的格兰头、金属垫片和橡胶密封圈。电缆依次穿过上述零件后穿进变送器腔体内部,调整好电缆后用力旋紧格兰头将电缆压紧。
  • 所有接线部位使用冷压端子进行压线,避免线路短路、线头分叉或脱落。
  • 拔下接线端子,选择对应端子口与电缆连接,接线牢固后插回接线端子,按线完毕后,将电路模块恢复原位。
  • 按照规定将外壳的接地螺丝接地,接地点应做好防腐准备。
  • 接线完成后务必旋紧上盖。
