化工GDS系统与SIS系统的区别及关系演变
栏目:GDS气体检测报警系统 发布时间:2021-09-29
GDS系统和SIS系统是化工企业经常会遇到的系统,但目前行业比较混乱,有的说GDS就是SIS系统的一个组成部分,有的说二者相互独立。在选择GDS系统时,会发现有些厂家提供的方案和SIS系统并无区别。那么SIS系统与GDS系统区别有哪些呢?艾伊科技本次为您详细解答。

GDS系统与SIS系统的定义
GDS系统:即气体检测报警系统(Gas Detection System),其主要构成有可燃气体或有毒气体探测器、现场报警器、报警控制单元等,用于检测工厂可燃气体、有毒气体浓度,当环境中有泄漏时,可实时监测并报警提醒。

sis系统:即安全仪表系统(Safety instrumentation System)有时也指安全联锁系统(Safety interlocking System)。主要为工厂控制系统中报警和联锁部分,对控制系统中检测的结果实施报警动作或调节或停机控制,是工厂企业自动控制中的重要组成部分。

GDS系统与SIS系统的关系演变
早期-包含关系:在原安监总局116号文要求化工仪表安全系统(SIS)包括GDS系统。且在以往的GDS系统招标中,产品规格多以SIS系统为主,要求具有高冗余和必须具备SIL认证。

目前-相对独立:在2019年出台2020年实施的新版《石油化工可燃气体和有毒气体检测报警设计标准》(GBT 50493-2019)中也明确了GDS系统应该独立设置,不能接入其他系统。

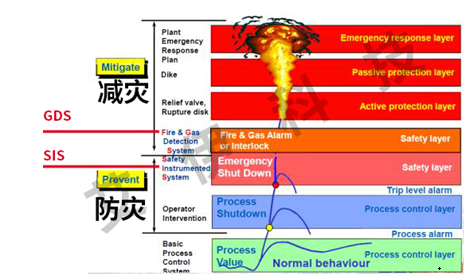

从图中可以看出GDS系统是在气体泄漏以后进行报警提醒,属于减灾层面,而SIS系统的紧急停车等系统更多属于防灾层面,二者并不属于相同的安全保护层。同时当SIS系统故障时,更需要独立的GDS系统发挥功能。

GDS系统是否需要SIL认证

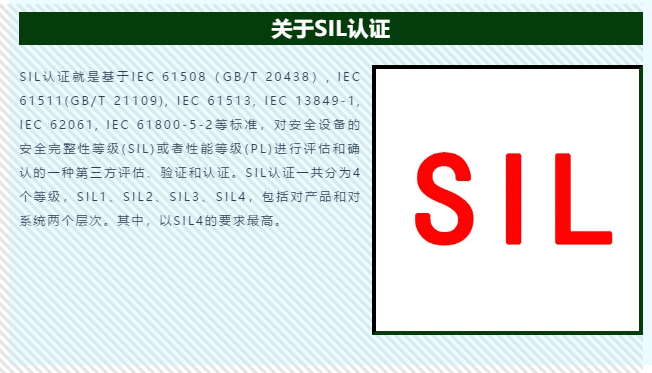

众所周知,SIL认证主要是对安全设备的安全完整性等级(SIL)或者性能等级(PL)进行评估和确认的一种第三方评估、验证和认证。

与SIS系统不同GDS系统并没有安全仪表功能要求,系统的可靠性可采用高质量电子产品或必要冗余即可满足,没有必要进行安全可靠性设计。因此,GDS系统并不需要SIL认证。

GDS系统相关产品信息

AEGDS2000型可燃和有毒气体检测报警系统(以下简称GDS系统)是根据GB/T 50493-2019 《石油化工可燃气体和有毒气体检测报警设计规范》要求研发的一套报警系统。系统由气体检测变送器、报警控制器/柜、串口设备联网服务器、上位机以及各种配件等组成。可实现现场检测报警、数据实时传输、远程显示报警、历史记录查询等功能。
