气体报警器三线制4-20mA、四线制RS485如何接线?
栏目:气体探测器 发布时间:2020-09-08
目前市面上固定式气体报警器主流的接线方式为三线制和四线制(两线制4-20ma已不多见,无极性两总线目前应用偏少),不同输出信号的气体报警器对应不同的接法,下面艾伊科技就三线和四线制的气体报警器如何接线为您说明。


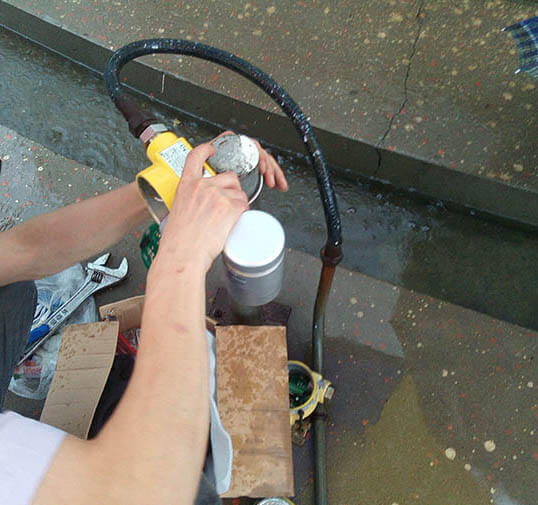

气体报警器三线制4-20mA、四线制RS485如何接线?
三线制接线
三线制接线主要见于4-20mA输出信号的气体报警器。4-20mA的输出信号意思是指最小电流为4mA,最大电流为20mA 。这种方式的气体报警器多为分线制布线,即每个报警器单独布线到气体报警控制器。
三线制的报警器的三根线中,有一根线是供电电源的正,一根是信号的正,一根是公共的负极,一般接线端子分别用VSG来代表。正常接线的话只需要将气体报警器和控制器对应通道的VSG三个端子分别一一对应接线即可。如下图


三线制接法

四线制接线
四线制多为RS485输出信号的气体报警器,其布线多为总线制,即手拉手串联布线。四线制的报警器中一般有四个接线端子,分别对应供电正负和485信号正负,一般端子表示分别为VGAB,在四线制接线中,只需要将每个报警器的VGAB端子串联至另外一台报警器的VGAB端子即可。
