可燃气体探测器几根线
栏目:气体探测器 发布时间:2020-07-06

可燃气体探测器根据信息传输方式不同,需要电源线的种类也不同,下面艾伊科技为您详细介绍可燃气体探测器的信号传输及需要几根线?

        第一:一般情况下可燃气体探测器都是需要2根电源线,正极和负极。除了这2根电源线外也需要信号线,信号线的数量根据传输方式的不同数量也不同,比如:4-20mA ,这类的可燃气体探测器一般是3线制仪表,分别是V,S,G; 也有些仪表设计成电源V+, V-, 信号I+和I- ,这种属于四线制仪表,目前比较少。还有一种是两线制仪表,电源和信号同属于共用,属于有源两限制表,这种表必须要求仪表本身为低功耗,否则是不可能做成两线制的可燃气体探测器,所以说在检测可燃气体的探测器中,基本上是没有两线制的,因为可燃气体探测器它的内部传感器用的是催化燃烧传感器,这种传感器自身功耗都是比较大的,所以导致最后的仪表整机功耗大无法实现最低功耗小于4mA。
 可燃气体探测器几根线

注:使用催化燃烧原理的可燃气体探测器电源线一般都是三根线或者是四根线。

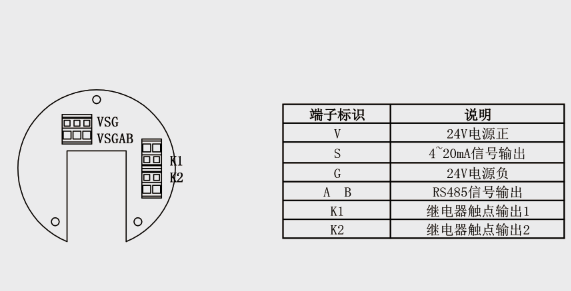

       第二,可燃气体探测器使用RS485通讯接口的,就会有A+,B- ,两根线了。这种情况下加两根电源线,就是4根线,也就是我们常说的总线制,另外如果还需要开关量继电器信号则,一般是需要开路信号,报警的时候闭合,所以就会有COM和ON的两个线,因此我们需要根据需求来确认信号线的根数。
可燃气体探测器几根线

       最后我们在总结一下,点型可燃气体探测器电源用3根或者是4根芯,如果用到对外输出RS485,则需要多加一种专业的2芯屏蔽双绞线,如果还需要对外开关量的报警输出信号线,还需要增加2芯线。所以我们根据需求选择合适的线芯电缆。
