喷漆房、调漆室是喷涂行业常见的工艺点,近年来随着安全意识的不断提升,越来越多的地区开始要求安装可燃气体报警器、有毒气体检测仪。但是如何安装位置、高度、要求、布置规范、选型等等问题困扰着很多使用部门。下面艾伊科技从行业经验角度为您提供喷漆房调漆室可燃气体报警器/有毒气体检测仪解决方案


一、气体报警器选型规范依据

喷漆房调漆室可燃气体报警器/有毒气体检测仪解决方案

《涂装作业安全规程—喷漆室安全技术规定》(GB14444-2006)第5. 10条规定:大型喷漆室宜设置多点可燃气体检测报警仪,其报警浓度下限值应设置在所监测的可燃气体浓度(体积)爆炸极限下限25%。

机械行业标准《喷漆室》(JB/T 10413- 2005)第5.1.9条规定:大型喷漆室宜设置可燃气体浓度监测报警器,报警浓度应调整在所监测气体爆炸下限的25%。

交通行业标准《汽车喷烤漆房通用技术条件》(JT/T 324-2008)对设置可燃气体报警仪未做明确要求。

因喷漆室要求有良好的机械通风,漆雾、溶剂蒸气不会大量聚集,且含苯的漆料、稀释剂属国家限值或淘汰范围,因此,艾伊科技认为喷漆室无需安装苯系物等有毒气体检测仪(PID测VOC型)。同时在规范中可以看到,可燃气体检测报警器为“宜设置”,属推荐性要求,因此建议在喷漆室应该安装可燃气体报警器。

而对于调漆室,《涂装作业安全规程—涂漆工艺安全及其通风净化》(GB 6514-2008)第5.1.4.2.2规定,调漆室应安装可燃气体浓度报警装置及配置消防器材。因调漆室可能放置较多的油漆、稀释剂,发生大量油漆或稀释剂泄漏的风险大,且规范中为“应安装”,因此调漆室有必要设置可燃气体报警仪。同时需根据稀释剂中苯含量,建议必要时设置苯检测报警仪/有毒气体检测仪。

综上得,喷漆室建议安装可燃气体报警器,调漆室安装可燃气体报警器,有条件同时安装苯检测报警仪


二、设计与安装

目前设计院、安监局进行评估设计的主要依据是《石油化工可燃气体和有毒气体检测报警设计标准》 GB/T50493-2019,虽然该标准适用于石油石化,但基本上整个行业都是按照这个标准来设计的,建议气体检测仪布置、安装按照如下方案:

布置:处于露天或敞开式厂房布置的设备区域内,可燃气体报警仪距其所覆盖范围内的任一释放源的水平距离不宜大于10m。有毒气体(苯)报警仪距其所覆盖范围内的任一释放源的水平距离不宜大于4m。

安装位置:报警器应安装在无冲击、无振动、无强电磁场干扰、易于检修的场所,安装地点与周边工艺管道或设备之间的净空不应小于0.5m。由于检测气体一般都重于空气,因此检测仪的安装高度宜距地坪(或楼地板)0.3m~0.6m。

气体报警控制器:可燃气体和有毒气体检测报警系统人机界面应安装在操作人员常驻的控制室等建筑物内。


三、典型设计方案

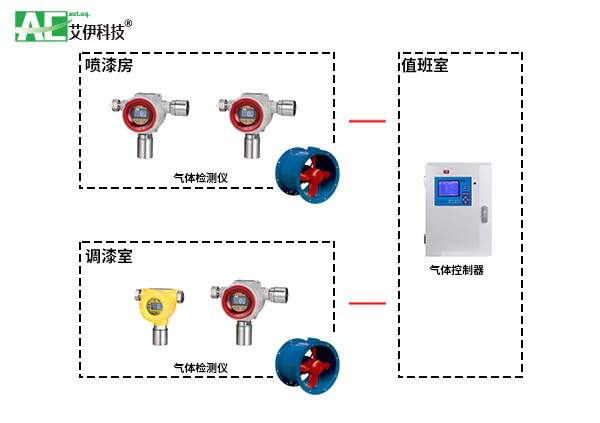

整套气体检测报警系统由可燃气体报警器、有毒气体(苯)检测仪和气体报警控制器组成,气体报警器安装于喷漆房/调漆室,实时监测环境中的气体浓度,当出现泄露产生爆炸、中毒危险时,气体检测仪可以现场声光报警,同时安装于值班室的控制器也能同时报警提醒。探测器和控制器均内置报警开关量,可根据现场需要实现与喷漆房、调漆室的排风系统相连,实现自动排风置换的功能。系统配置图如下:

气体检测报警系统


四、相关产品

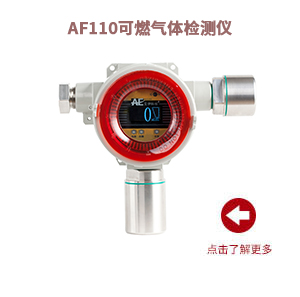

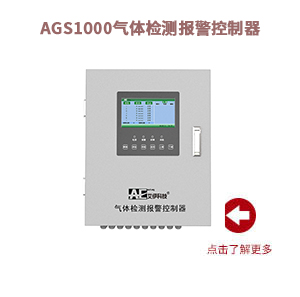

AF110可燃气体报警器AG310有毒气体检测仪AGS1000气体检测报警控制器
